Proč základny forem a standardní díly určují životnost forem?

Životnost formy se často posuzuje podle materiálu dutiny a přesnosti obrábění. Ale to, co skutečně určuje, zda forma může spolehlivě a předvídatelně dosáhnout své designové životnosti, je část, které nikdo nevěnuje pozornost –základ formy a standardní díly.

Základem formy je kostra. Standardní součástí jsou klouby. Pokud je kostra špatně vyrovnaná a klouby volné, nevydrží ani sebelepší dutina.

Základ formy: Základ pro všechno

Základna formy je nosičem celé formy. Integruje všechny funkční komponenty – dutinu, jádro, vyhazovací systém, chladicí systém a vtokový systém – do přesného rámce a zajišťuje, že se vrátí do přesně stejné polohy při každém cyklu otevření a zavření.

Základní součásti standardní základny formy

Tyto desky jsou stohovány, zajištěny šrouby a spoléhají na vodicí kolíky a pouzdra, aby byla zaručena opakovatelnost polohy při každém cyklu.

Dva základní požadavky na výkon pro základ formy

Na prvním místě je tuhost. Vstřikovací tlak může dosáhnout stovek kilogramů na centimetr čtvereční. Pokud základna formy postrádá tuhost, bude se deformovat pod vysokým tlakem – dělicí čára se otevře, objeví se záblesk; jádro se posouvá, tloušťka stěny je nerovnoměrná; vyhazovací čepy se zavážou a celá forma se musí rozebrat.

Přesnost je až na druhém místě. Vůle mezi vodícími kolíky a pouzdry, stejně jako rovinnost a pravoúhlost každé desky přímo určují, zda se forma hladce otevírá a zavírá a zda rozměry výrobku zůstávají stabilní.

 Standardní díly: Nejlevnější součásti, které nejčastěji selhávají

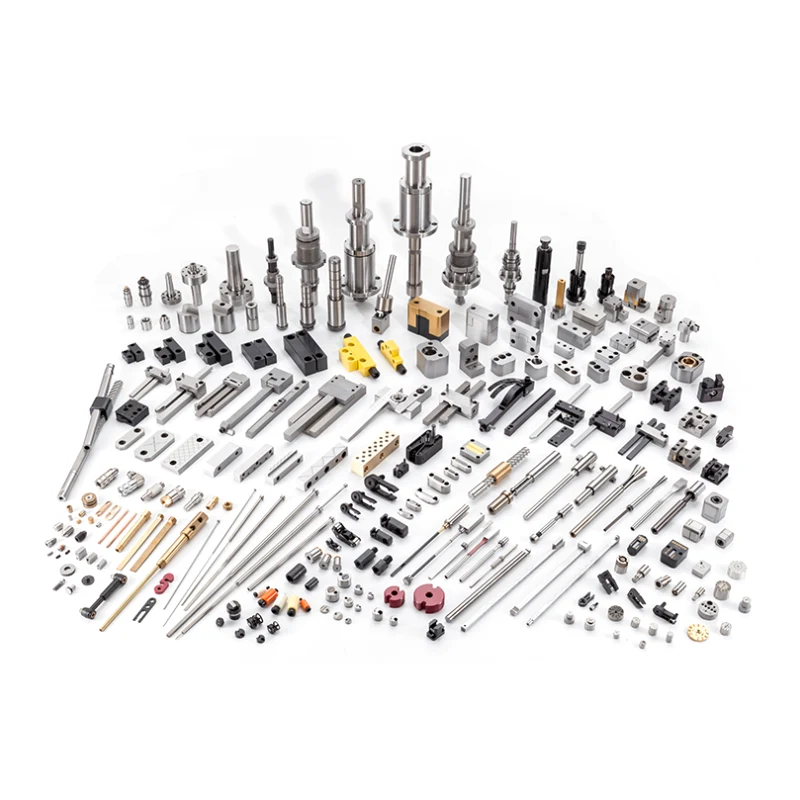

Standardní díly jsou všechny vyměnitelné součásti bez dutin a bez jádra ve formě. Vodicí kolíky, pouzdra, vyhazovací kolíky, pružiny, těsnění, polohovací kroužky, blokovací bloky – to vše se počítá.

Vypadají obyčejně, dají se levně koupit, ale více než polovina všech selhání forem souvisí s těmito součástmi.

1. Vodicí kolíky a pouzdra

Vodicí systém zajišťuje přesné vyrovnání pohyblivé a stacionární poloviny při každém zavření. Většina poruch formy začíná ztrátou přesnosti vedení.

Materiál: ložisková ocel SUJ2 nebo nástrojová ocel SKD11, s vysokofrekvenčním indukčním kalením na HRC 58-62 s následným přesným broušením na povrch Ra 0,2-0,4.

Vůle lícování: Obvykle 0,02-0,05 mm, v závislosti na velikosti formy. Příliš velké a jádro a dutina se neshodují. Příliš malé a zvyšuje se odpor při otevírání a zavírání, což způsobuje zadření.

Režimy selhání:

• Zadírání na čepech → způsobené nedostatečným mazáním nebo nerovnoměrným zatížením

• Opotřebená pouzdra → konec životnosti; nahradit je

• Ohnuté čepy → způsobené nevyváženým vyhazováním nebo nevyrovnanou upínací silou ze vstřikovacího stroje

2. Čepy, objímky a tlačné tyče vyhazovače

Vyhazovací systém vykazuje nejvyšší frekvenci cyklů a nejsložitější zatížení jakékoli části formy.

Vyhazovací kolíky: Vyrobeny z rychlořezné oceli SKH51 nebo SKD61 nástrojové oceli pro práci za tepla, s kalenými hroty. Lícovací vůle s vodicím otvorem by měla být 0,015-0,025 mm. Příliš utažené a kolík se svázal. Příliš volné a v místě vysunutí se objevuje záblesk.

Dvě hlavní příčiny zlomení vyhazovacího kolíku: vyhazovací síla je mimo střed středu odporu při demontáži nebo je kolík při návratu naražen.

Pružiny: Zodpovědné za vrácení vyhazovací desky. Nejvíce opomíjenou záležitostí je jarní únava. Po desítkách tisíc stlačení se volná výška zkrátí. Vyhazovací deska se nedaří úplně vrátit a vyhazovací kolíky narazí na nehybnou polovinu během dalšího zavírání.

Metoda kontroly: Kontrola volné výšky pružiny každých 100 000 cyklů. Vyměňte ji, pokud klesla pod 90 % původní výšky.

3. Těsnění a přepážky

Úniky vody chladicího systému jsou nejčastější náhlou poruchou v dílně.

Těsnění (O-kroužky): Vyrobeno z vysokoteplotní silikonové pryže nebo fluorokaučuku, s horními teplotními limity 200 °C a 260 °C. Selhání je způsobeno vysokoteplotním stárnutím, tvrdnutím nebo deformací v tlaku. Vyměňte každých 500 000 cyklů nebo ročně, podle toho, co nastane dříve.

Přepážky: Přesměrujte směr proudění vody pro místní chlazení. Nejčastějším selháním je ucpání vodním kamenem – zvláště závažné v oblastech s tvrdou vodou. Použijte změkčenou vodu nebo přidejte přísady proti korozi a vodnímu kameni.

4. Polohovací kroužky a zajišťovací bloky

Vodicí kroužky: Namontované na horní upínací desce, centrované s tryskou vstřikovacího stroje. Nesprávný výběr způsobuje excentricitu mezi tryskou a vtokovým pouzdrem – v nejlepším případě úniky materiálu; v nejhorším případě se poškodí vtokové pouzdro i tryska.

Zamykací bloky: Používají se pro posuvné (boční jádro) zamykání. Při opotřebení je zajišťovací síla nedostatečná a šoupátko se pod tlakem vstřikování posune dozadu, což způsobí blikání na straně produktu. Pravidelně kontrolujte uzamykací plochy, zda nejsou promáčknuté nebo opotřebované. Před odstraňováním problémů nečekejte, až se objeví blesk.

Proč nejčastěji selhávají standardní díly

Standardní díly jsou nejsnáze standardizované, nejlevnější a nejméně nápadné součásti ve formě.

A právě proto, že jsou levné a nepřehlédnutelné, jsou nejčastěji opomíjené:

• Vodicí kolíky běží nasucho – nikdo to nekontroluje

• Pružiny se používají, dokud nezaklapnou

• O-kroužky prosakují a někdo je omotá páskou a běží dál

• Vyhazovací kolíky jsou mírně ohnuté, ale "stále fungují"

Kumulativní výsledek všech těchto rozhodnutí „stále to funguje“: pružina v hodnotě pár dolarů praskne, vyhazovací deska se zasekne, celá forma je vytažena ze stroje k opravě, hodiny výrobní kapacity jsou ztraceny a náklady na údržbu se hromadí tisíce dolarů.

Principy výběru

Výběr základny formy

Výběr standardních dílů

Údržba: Žádná technická složitost, pouze prováděcí disciplína

Údržba základny formy a standardních dílů není složitá. Vyžaduje to frekvenci a disciplínu.

Rychlá diagnostika závad

Thezáklad formy a standardní dílyneurčujte, jak krásně produkt vypadá – to je práce dutiny. Určují pouze jednu věc: zda forma dokáže spolehlivě a konzistentně vyrábět díly po dobu své zamýšlené životnosti.

Nevyrovnaná kostra nemůže přenášet sílu, bez ohledu na to, jak silné jsou svaly. Ztuhlý kloub se nemůže pohybovat, bez ohledu na to, jak moc je končetina schopná.

Při výběru základny formy upřednostněte tuhost před lehkostí, přesnost před cenou. Při nákupu standardních dílů nemusí být značka nejdražší, ale specifikace musí být správné. Při každodenní údržbě vyměňujte pružiny podle plánu, pravidelně mažte vodicí kolíky a vyměňte těsnění, když dosáhnou konce životnosti. Tyto úkoly nevyžadují žádné technické dovednosti – pouze kontrolní seznam a disciplínu, kterou je třeba dodržovat.
